80BL系列2
80mm-2系列永磁直流無刷電動機
80mm-2系列永磁直流無刷電動機
80mm Brushless Dc Motor
使用環境 (Environmental conditions) —20℃～50℃
磁鋼材料( Magnet material) 燒結釹鐵(Sintered NdfeB)
極數/相數(Number of poles/phase) 4/3
絕緣等級（Insulation class） Class B
絕緣電阻（Insulation resistance） 100MΩmin 500VDC

技術參數(Electrical Specifications):
型號（Model） 80BL100S-430-2 80BL100S-445-2 80BL110S-430-2 80BL110S-445-2 80BL115S-630-2 80BL130S-630-2 80BL130S-615-2
極數（Number of Phases） 4 4 4 4 4 4 4
電壓( voltage) DCV 48 48 48 48 310 310 310
額定轉速(Rated speed) rpm 3000 4500 3000 4500 3000 3000 1500
額定轉矩(Rated torque) N.m 1.27 0.85 1.6 1.06 1.75 2.38 3.5
額定電流(Rated current) Amps. 11 11 14 13.5 2.3 3.2 2.4
額定功率(Rated power) Watt. 400 400 500 500 550 750 550
峰值轉距（Max torque） N.m 3.81 2.55 4.8 3.18 5.25 7.14 10.5
轉矩常數(Torque constant) N.m/Amps 0.115 0.077 0.114 0.078 0.76 0.74 1.45
反電勢常數(Back EMF) V/Krpm 8.4 5.6 8.4 5.6 55 55 95
轉子慣量(Rotor inertia) kg.mm2 53 53 66 66 73 99 99
機身長L mm 100 100 110 110 110 130 130
重量(Weight) Kg 2.1 2.1 2.6 2.6 2.7 3.3 3.3
*以上僅為代表性產品，派生產品可根據客戶要求制作電氣參數、機械尺寸等！

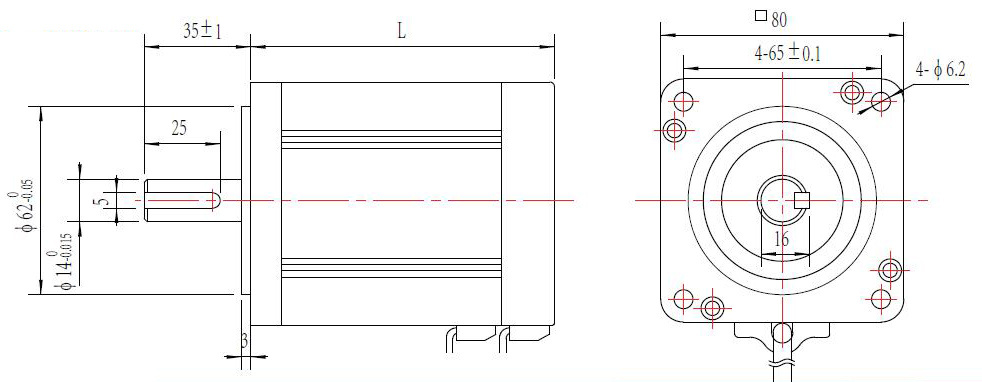

Dimensions(外形圖):unit=mm


Wiring Diagram(接線圖定義)

電機相線(粗) Phase Line 霍爾電源(細) Hall Pw. 霍爾信號(細) Hall signal
U V W H+ (Vcc) H- (Gnd) Hu Hv Hw
黃(YEL) 綠(GRN) 藍(BLU) 紅(RED) 黑(BLK) 黃(YEL) 綠(GRN) 藍(BLU)
